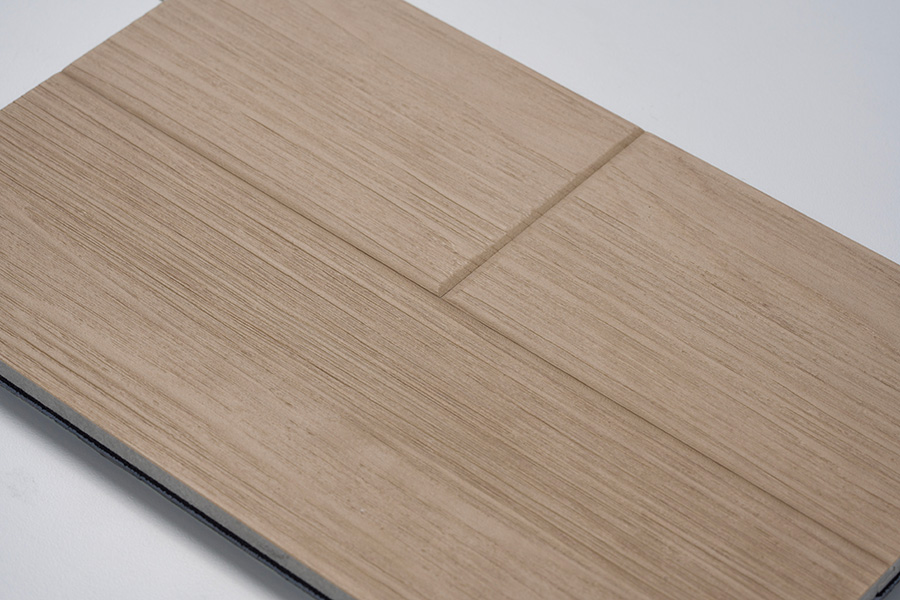

原創吐司倒角
#圓弧邊角 細節滿點
吐司倒角/微倒角
SPC/超耐磨
SPC/超耐磨
吐司倒角/微倒角
吐司倒角 業界首創
溫潤，家的形狀 放鬆，腳的模樣
＃十種木紋，隨意搭 ＃深淺石紋，無懸念
＃防水零醛，好安心 ＃不再卡溝，易清潔
產品規格
尺寸：
1500*228mm(木紋)
620*310mm(石紋)
厚度：7.5mm(6+ 1.5 靜音墊)
包裝單位：
6 片/包/0.62坪 (木紋)
10片/包/0.58坪 (石紋)
產品組成
U Protect+
耐磨層70條
色紙層
礦物基材
菱格靜音墊
選擇
獨家色紙3D包覆
#不卡縫 無痛清潔
降噪20分貝
#比法規更嚴格
超耐磨/SPC
#商業居家 自由選
15/20年材料保證
#耐刮磨R10防滑
。
什麼是吐司倒角？
#我們與倒角的距離
倒角是在每片地板的邊角做斜切，提升地板的踩踏感，降低刮腳的機率，也增加視覺的層次，任何工藝的地板，都會有倒角，主要分為無倒角、2V倒角與4V倒角。
#倒角，別鬧了！
倒角的呈現各有優缺，例如無倒角，直接將地板平接，無縫工法讓視覺有延伸感；而V形倒角可以降低地板縫的不平整，踩踏感更趨一致。
吐司倒角結合了各種倒角的優勢，像是不用平接，就可以讓視覺整齊平順，加上#比圓弧更圓弧の獨家「吐司倒角」設計，踏感更溫潤放鬆，比起明顯的倒角，在清潔維護上，更簡單容易。
#不夠V的我們
不同於無倒角與V形倒角，吐司倒角的圓潤，來自於同時解決無倒角的平面視覺感與V形邊界踩踏感。立體的圓弧形狀，就是來自山形吐司的靈感，以外型上，輪廓深邃，剛剛好的陰影感；踩踏上，沒有邊界感，卻有地板的溫度與安全感。
認證測報
Certificate Test Report
派斯地板擁有12項台灣CNS8907建築用聚合物地磚試驗法的檢測報告。
從凹陷測試、熱膨脹、防滑性、與各種揮發物質含量檢測，都是未驗出；甲醛釋出量達F1標準；耐磨耗試驗達3萬轉，對比歐洲標準為超過AC4等級，且合乎防陷一級規範值，並通過建築性能評定：「樓板表面材衝擊音」降低量性能 建學評字 第1130722163號-降低20分貝。
請安心舒適的享受「派斯地板｜吐司倒角」🍞😊
材料品質保證
【20年．材料產品保證】
#warranty of quality
– 本公司提供【Panstone派斯地板PKD SPC吐司倒角】自購買日起｛ 20年 ｝的產品保證 –
|
Panstone 全系列 |
| 地板類型 | SPC 石塑地板｜PKD | 超耐磨地板｜PKL | 超耐磨地板｜PKL |
| 系列名 | 吐司倒角 | 吐司倒角 | 微倒角 |
| 尺寸 | 1500*228mm(木紋) 620*310mm(石紋) | 1214*196mm | 1215*198mm |
| 厚度 | 7.5mm(6+ 1.5 靜音墊) | 10mm | 8mm |
| 包裝單位 | 6 片/包/0.62坪 (木紋) 10片/包/0.58坪 (石紋) | 8片/包/0.58坪 | 10片/包/0.73坪 |
| 吐司倒角 | ✅ | ✅ | 4V微倒角 |
| 材料保證 | 20 年 | 20 年 | 15 年 |
| 表面特殊處理 | 耐刮磨 抗煙灼 R10防滑 | 光觸媒抑菌 | 光觸媒抑菌 |
| 卡扣系統 | Uniclick system卡扣 | Unilin click 防滲卡扣 | Unilin click 防滲卡扣 |
| 降噪等級 | 降低20分貝👑 | 降低19分貝👑 | 降低21分貝👑 |
| 表面耐磨度 | ⭐️⭐️⭐️⭐️ 70條(業界最高) | ⭐️⭐️⭐️⭐️⭐️ | ⭐️⭐️⭐️⭐️⭐️ |
| 紋路自然度 | ⭐️⭐️⭐️ | ⭐️⭐️⭐️⭐️ | ⭐️⭐️⭐️⭐️ |
| 抗潮穩定度 | ⭐️⭐️⭐️⭐️⭐️ | ⭐️⭐️⭐️⭐️ | ⭐️⭐️⭐️⭐️ |
| 維護&保養 | ⭐️⭐️⭐️⭐️⭐️ | ⭐️⭐️⭐️⭐️⭐️ | ⭐️⭐️⭐️⭐️⭐️ |
| 花色選擇 | (以下為代表場景圖) 點我看更多 | (以下為代表場景圖) 點我看更多 | (以下為代表場景圖) 點我看更多 |
| 電子型錄 | PKD SPC 吐司倒角 🍞 | PKL 超耐磨 吐司倒角🍞 | PKL 超耐磨 微倒角🌳 |
| 測報 | 點我看測報-PKD SPC 吐司倒角 | 點我看測報-PKL 吐司倒角 | 點我看測報-PKL 微倒角 |
| 樓地板衝擊音-CNS8465-2(2007)明道大學聲學實驗室 | △Lw(CI,△)=20 dB (標準為17dB以上) |
| 台灣SGS測試報告 | CNS 8907建築用聚合物地磚試驗法 |
| 地板尺度 | a. 平均厚度：5.95(不含底部彈性材料) b. 最小長度：1500 c. 最小寬度：228.0 |
| 地板凹陷試驗/凹陷量(mm) | a.23°C：0.15 b.45°C：0.27 (殘存凹陷量標準 ≦0.45) |
| 加熱長度及寬度變化試驗 | a.長度變化率(%)：+0.04 b.寬度變化率(%)：+0.07 (標準： -0.15%~+0.15%) |
| 吸水後長度及寬度變化試驗 | a.長度變化率(%)：0 b.寬度變化率(%)：0 |
| 熱膨脹率 | a.長度變化率(°C-1)：2.88×10-5 b.寬度變化率(°C-1)：2.67×10-5 (標準：6.0(%):6.0×10-5以下) |
| 褪色性 | 褪色性(灰色標)：5級 (級數依據5階灰色標評定，1級為最差，5級為最好) |
| 防滑性：包含以下→ 表面狀況/ 測試環境溫度(°C)/ C.S.R值防滑係數 | 表面狀態：清掃及乾燥狀態 測試環境溫度(°C)：23.6 C.S.R值防滑係數：0.71 (相當於DIN R10防滑) |
| 耐磨耗試驗A法 砂輪種類：CS-17 荷重：250g 旋轉次數：1000轉 | 磨耗指數(mg/1000轉):2.9 |
| 防焰性試驗 火源加熱時間：30秒 | 餘焰時間：0秒 炭化長度：長向22mm 寬向24mm (合乎防陷一級規範值) |
| 揮發性有機化合物(VOC)試驗 測試時間：24小時 | TVOC(C6~C16)：0.0248 mg/m2.hr (合乎健康綠建材TVOC評定基準) |
| 塑化劑(可塑劑)含量試驗※8項 | 8項皆為n.d.= Not Detected(未檢出) |
| 石綿含量試驗 (陽起石綿/褐石綿/斜方角閃石綿/白石綿/青石綿/透閃石綿) | 未檢出石綿纖維 |
| 耐磨層厚度 | 結果：0.6504 (公差值-10%～+13%) |
| 甲醛釋出量 (SGS超徵量工業安全實驗室) | 甲醛釋出量-最大值：0.0296(定量/偵測極限：0.0290)(單位 mg/L) (0.0296符合CNS F1) |
| 耐磨耗試驗 (砂輪種類：CS-10 荷重：250g) | 試驗迴轉數：30000 Cycles(3萬轉) |
選擇
